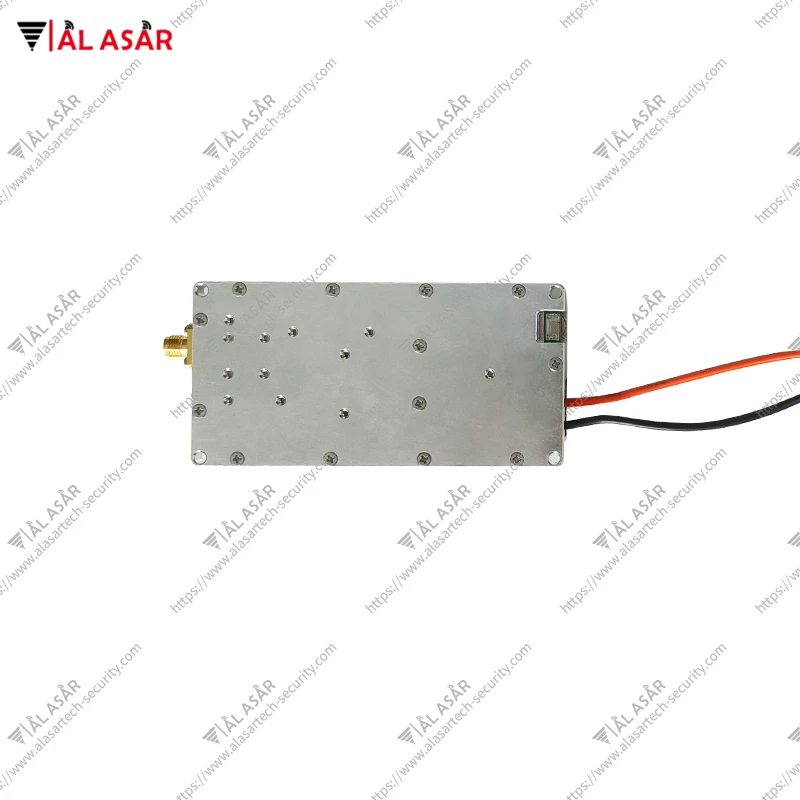

Sinyal güç amplifikatörü

İndeks

Parametre

Çalışma frekansı

1560-1630 mhz

Çıktı CW doymuş güç

﹥ 50W (47dbm) ± 0.5 dbm

Bant içi kazanç düzlüğü

1.5dB'den az veya eşit

Çalışma akımı

5A ± 0.2'den az veya eşit

Çıktı VSWR

2.6'dan az veya daha az

Karmaşa baskısı

65dBC'den büyük veya eşit

Harmonik baskılama

-8 dbc'den büyük veya eşit

RF çıkış arayüzü

SAM-F

28V güç kaynağı arayüzü

Topraklama plakası/ kırmızı-siyah telli besleme kapasitörü

VCC güç kaynağı

DC: 27-30 v

VCC Max Voltajı

+30V

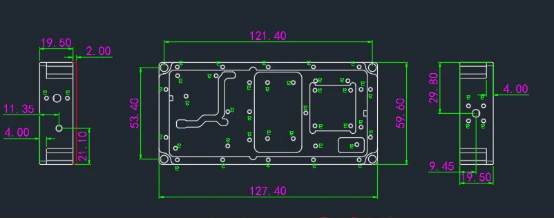

Bağlayıcı olmadan boyut

127.4 × 59.6 × 21.5 mm

Sabit kurulum boyutları

121.4 × 53.4 mm

Ortam sıcaklığı

-20^oC~+55^oC

Kurulum yöntemi

Güç amplifikatörü testi için radyatörün takılması gerekiyor
