Anti Drone Algılama Sistemi

Kalem

parametreler

Algılama ve sıkışma ekipmanı alt birimi

1.1 Algılama alıcı frekans aralığı: 10MHz6GHz

1.2 Gerçek-zaman bant genişliği: 480MHz

1.3 Dört girişim bandı

1.3.1 900-930MHz (endüstriyel drone) 20W

1.3.2 1559-1610MHz(GPS paraziti) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Algılama ve sıkışma mesafesi

1.4.1 Algılama mesafesi: 3-5KM (kentsel ortam); 6-12KM (banliyö özellikle açık ortam)

1.4.2 Sıkışma mesafesi: 1-1.5KM (100 metre yüksekliğinde);

1.5 Algılama doğruluğu: 9.3 derece (test raporu verileri)

1.6 Anten

1.6.1 Frekans aralığı: 380MHz-6GHz

1.6.2 Yatay algılama açısı: 0 derece - 360 derece

1.6.3 Dikey algılama açısı: -30 derece - artı 90 derece

1.7 Tüm makine (cihaz entegre bir algılama ve karşı önlem cihazıdır)

1.7.1 Maksimum güç tüketimi: 300W

1.7.2 Çalışma sıcaklığı: -20 derece artı 60 derece

1.7.3 Depolama sıcaklığı: -40 derece artı 70 derece

1.7.4 Ağırlık: 12.25KG

1.7.5 Boyut: çap 400mmyükseklik 555mm

Anten braketi

2.1 Ağırlık: 4.32KG

2.2 Boyut: çap 260mm kapalı yükseklik 923mm

Bilgisayar

Dizüstü bilgisayar, fare, adaptör, ağ kablosu. (merkezi kontrol HDMI ekranına bağlanabilir)

Spektrum sistem yazılımı ve işlevleri

4.1 DRONE tanımlama ve konumlandırma: Radyo spektrum algılamayı kullanarak, aynı anda 8 DRONE modelini tanımlayabilir ve bulabilir, algılama sonucu penceresini otomatik olarak açabilir, DRONE resmini tanımlayabilir, DRONE modelini, azimutunu görüntüleyebilir, Frekans, seviye ve mesafeyi kullanabilir , drone'nun kaybolması, algılama sonuçlarını otomatik olarak temizler ve yeniden düzenler.

4.2 Hızlı tanımlama ve konumlandırma: tanımlama süresi<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Tespit sonuç listesi: Liste, drone ve model, zaman, azimut ve mesafe bilgilerini görüntüler ve bir rapor olarak dışa aktarılabilir.

4.4 Tek-istasyon konumlandırma: Radyo spektrum algılaması kullanılarak, drone ile operatör arasındaki mesafe, tek bir istasyon ve tek bir konum koşulları altında karmaşık algoritmalar aracılığıyla kabaca ölçülebilir.

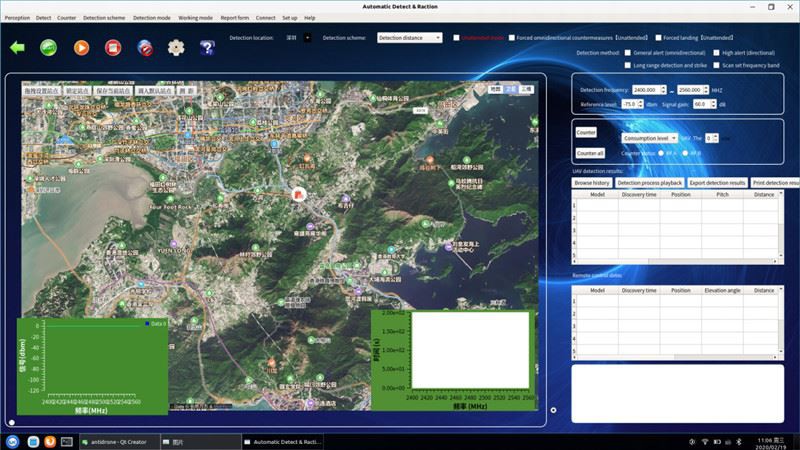

4.5 Harita görüntüleme işlevi: Uçağın ve operatörün konumunu 2B (3B) bir harita üzerinde görüntüleyin ve enlem, boylam ve mesafe gibi verileri görüntüleyin. Harita görüntüleme işlevi: Uçağın ve operatörün konumunu 2B (3B) bir harita üzerinde görüntüleyin ve enlem, boylam ve mesafe gibi verileri görüntüleyin.

4.6 Tespit ve savunma açısı ayarlanabilir: Tespit edilen coğrafi duruma göre, arkada yüksek bir dağ veya yüksek-bir bina varsa ve sadece öndeki DRONE'nin korunması gerekiyorsa, açı aralığı koruma, sinyal yansımasının neden olduğu yanlış açıyı etkili bir şekilde ortadan kaldırabilen keyfi olarak ayarlanabilir.

4.7 Mesafe kalibrasyonu: Farklı elektromanyetik ortamlar için algılama mesafesinde hatalar olacaktır. Sistem mesafe kalibrasyon tespiti sağlayabilir, dronun 500 metre mesafede 100 metre uçmasına izin verebilir ve sistem algılama mesafesini otomatik olarak kalibre ederek mesafe ölçümünün daha doğru olmasını sağlar.

4.8 Algılama frekans bandı ayarlanabilir: Drone tarafından kullanılan gerçek frekans bandına göre, algılama frekans bandı girilebilir ve algılamayı daha verimli hale getirmek için düzenlenebilir ve algılama için tüm frekans bantlarının taranması gerekli değildir.

4.9 Tam frekans bandı algılama: Sistem ekipmanı tarafından algılanan frekans bandı 10MHz-6GHz arasındadır ve anten kapsama frekans bandı 380MHz-6GHz'dir. Tüm frekans bandında iyi bir kazanç düzlüğü sağlar. Anten kazancı, üç yüz MHz'den fazlasına uyum sağlayabilen 5dBi-8dBi'den gelir. 6 GHz'lik tüm yaygın frekans bantlarında insansız hava aracı algılama, 380 MHz'in altındaki frekanslar da algılanabilir ve algılama mesafesi kısalır.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 metre

4.11 Akıllı bağlantı önlemi: Algılanan DRONE'nin frekans bandına ve azimutuna göre, hangi DRONE'nin karşılanacağını seçebilirsiniz. Sistem, karşı önlemler için frekans bandını otomatik olarak seçecek ve algılanan azimutta sinyalleri otomatik olarak iletecektir. Karşı önlem, karşı önlem verimliliği 46 kat artırılabilir ve tüm frekans bantlarının ve tüm açıların iletilmesini önleyebilir, bu da normal wifi ve diğer iletişimlere zarar vermez ve yanlışlıkla beyaz listedeki uçaklara zarar verir.

4.12 Model özellik kaydı: Yeni modeller için, sistem görüntü iletimi ve frekans atlama özelliği verilerini kaydedebilir, otomatik olarak kaydedebilir ve kayıttan sonra otomatik olarak bir menü açabilir ve bir sonraki sefer modeli otomatik olarak tanımlayabilir. Özel kayıt işlevi, endüstriyel-sınıf insansız hava araçlarının tanımlama ihtiyaçlarına uyum sağlayabilir.

4.13 Sesli uyarı işlevi: sistem, alarm bilgilerini ve temel işlemleri otomatik olarak sesli olarak isteyecektir.

4.14 Ekipmanın kendi -konumlandırma işlevi: Sistem, kendi konumunun yanı sıra GPS ve Beidou'nun ikili konumlandırma özelliklerine sahiptir. Azimutu manuel olarak ayarlamasına gerek yoktur ve pozisyon keyfi olarak yerleştirilebilir.

4.15 Entegre algılama ve karşı önlemler ve antenler: Sistem ekipmanı, geleneksel algılama ve savunma ekipmanından farklıdır, ancak algılama, karşı önlemler ve tam -bant antenlerini entegre eder. Kompakt ve kullanımı kolay, kararlı ve güvenilir, kullanımı kolay ve hızlı dağıtım için uygundur.

4.16 Model özellikleri Hava otonom tanımlama: Sistemin sahip olmadığı DRONE modeli için sistem otonom öğrenme ve tanımlama ve yargılama işlevine sahiptir ve bilinmeyen bir model olarak görüntülenir. Modeli biliyorsanız, otomatik olarak sisteme kaydedilebilir ve bir sonraki model olarak tanımlandığında, kaçak monte edilmiş insansız hava aracı da tespit edilerek konumlandırılabilir.

4.17 Endüstriyel-sınıf dronların tanımlanması ve konumlandırılması: Özel akıllı spektrum algoritması tasarımı, genel algılama ekipmanını aşar ve önleme ve önleme için daha uygun olan endüstriyel-sınıf dronları, hatta monte edilmiş dronları tanımlayabilir ve bulabilir. terör saldırılarının kontrolü.

4.18 Açık yeni model DRONE sinyal özelliği kayıt fonksiyonu: Sürekli gelişen ve değişen DRONE sinyalleri için, ekipmanın uzun süre geride kalmamasını sağlamak için veritabanı verilerini sürekli olarak artırmak için kayıt yöntemi kullanılabilir.

4.19 DRONE yörünge açıklama işlevi, geçmiş algılama sonucu sorgusu, yazılım ve veri güncelleme işlevi vb.

4.20 VPN uzaktan çalıştırma ve kontrol işlevini destekler
